BGA虚焊X-Ray检测设备 S-7000
X-Ray检测设备 S-7000产品功能介绍：
1 载物台控制：通过空格键调节载物台的速度：慢速，常速，快速；键盘控制 X,Y,Z 三轴运动和倾斜的角度；超大导航窗口，导航图像非常清晰，鼠标点击即可将载物台移动到所指位置；
2 数控编程：鼠标点击操作创建检测程序，操作简单人性化；载物台可以进行 X,Y 方向定位；X 光管和探测器 Z方向定位；软件设置电压和电流；影像设定：亮度，对比度，自动增益和曝光度；用户可以设置程式切换的停顿时间；防碰撞系统可以满足最大限度的倾斜和观察物体；自动分析 BGA 直径,空洞比例，面积和圆度；

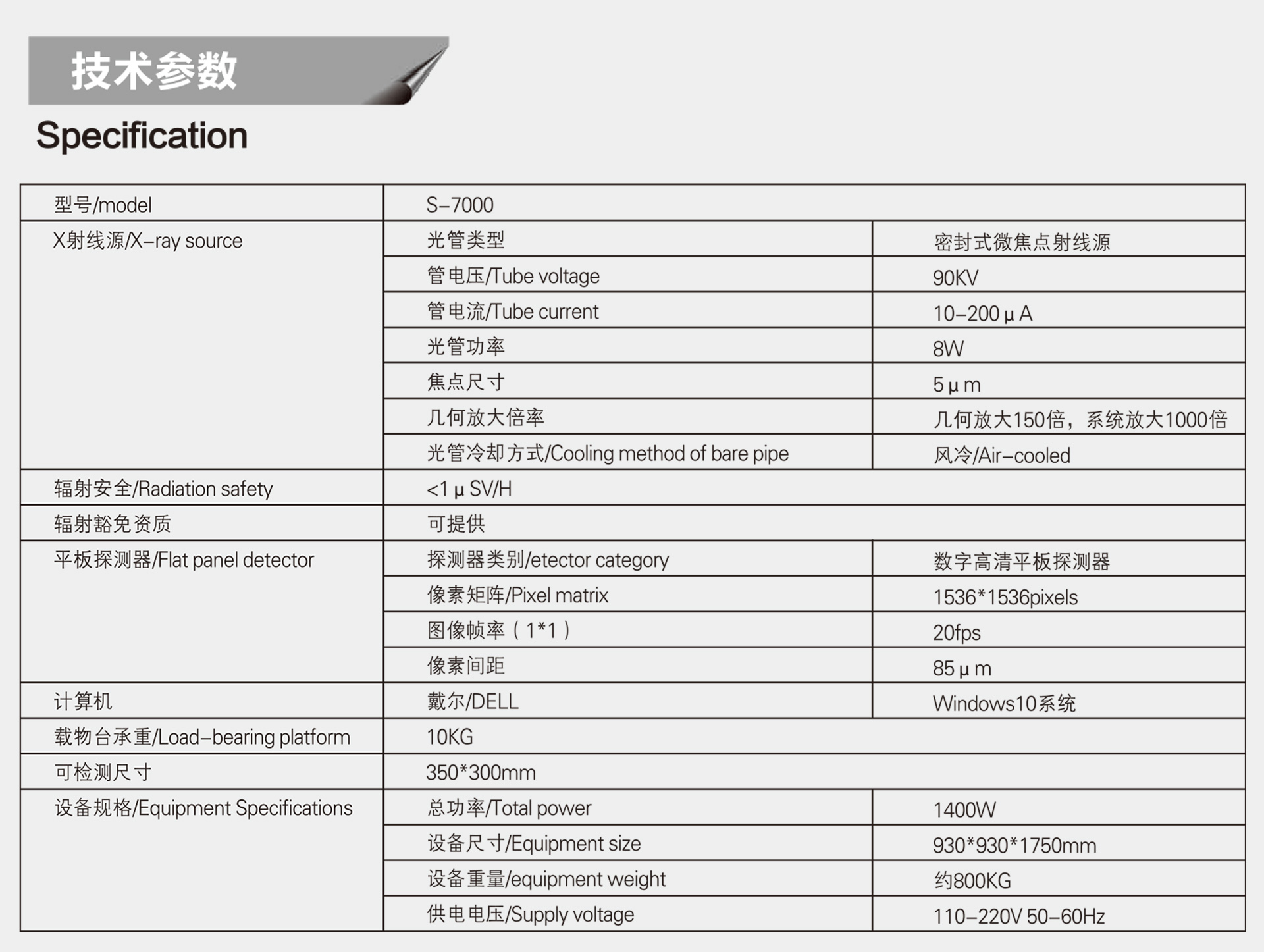

X-RAY检测设备产品参数：
|
设备型号/Device model |
WISDOMSHOW S-7000 |
|
光管类型/Tube Style |
HAMAMATSU封闭管/Sealed tube |
|
光管电压/Tube voltage |
90KV |
|
光管电流/Tube current |
200UA |
|
光管聚焦尺寸/Tube focus size |
5um |
|
光管功率/Light tube power |
8W |
|
冷却方式 / Cooling mode |
风冷 / air cooling |
|
几何放大倍率/Geometric magn |
200倍 |
|
平板探测器/Flat panel detector |
Rayence NDT0505J |
|
载物平台尺寸/Stage size |
400*350mm |
|
T轴倾斜角度/T-axis tilt angle |
70度 |
|
显示器/ Display |
24”LCD |
|
电源/ Power |
AC110-230V，50/60Hz |
|
工作环境/working environment |
0-40摄氏度 |
|
辐射安全标准/Radiation Safety Standard |
< 1uSv/hr |
|
外形尺寸/Dimensions |
L1005×W930×H1660mm |
|
重量 / Weight |
约834kg |
|
保修期/Warranty |
光管保修12个月 |
|
其他部件 |
保修12个月 |
